Wzmacniacz pomiarowy MVD2510

Wzmacniacze mocowane w panelach

Cechy szczególne:

  • mvd2510.bmp (112854 bytes)Do zastosowań wagowych, np. ważenie pojemników i silosów;
  • Wzmacniacz stałoprądowy dla czujników tensometrycznych w układzie pełnego mostka 80...5000 Om;
  • Łatwa obsługa przy pomocy wytrzymałej klawiatury wykonanej w standardzie przemysłowym;
  • 4 1/2 - cyfrowy wyświetlacz diodowy (LED) z zestawem znaków specjalnych;
  • Funkcja automatycznego tarowania;
  • Dwa przełączniki graniczne;
  • Skalowane wyjście analogowe (+/-10V, +/-20mA, 4...20mA).

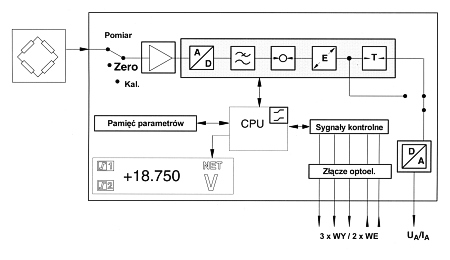

Rozmiar: 36384 bajtów

Podstawowe dane techniczne:
- J.m. MVD2510
Napięcie zasilania mostka (+/-5%) VB +/-2,5
Możliwy przetwornik: pełny mostek tensometryczny Om 80...5000
Dopuszczalna długość kabla pomiędzy mostkiem a wzm. m 500
Zakresy pomiarowe (-1dB) Hz
Zakres pomiarowy mV / V 0,2...3,8
Zakres równoważenia mostka mV / V +/-3,8
Bład nieliniowości % <0,02

Wyjście analogowe:

napięcie przyłożone

prąd przyłożony



V

mA



+/-10

+/-20; 4...20
Napięcie zasilania V 115 / 230; +6%; -10%
Pobór mocy VA 8

KK - karty katalogowe;       IM - instrukcje, instrukcje montażu;        C - certyfikaty
Wzmacniacz Dokumentacja:
 Certyfikaty
MVD2510 KK ; IM KK ; IM C
