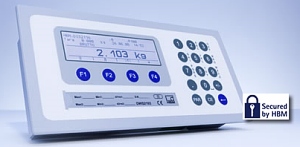

Cyfrowy wyświetlacz wagi dla legalizowanych systemów ważących DWS2103
Cyfrowy wyświetlacz wagi

Cechy szczególne:

  • Przeznaczony do podłączenia przetworników cyfrowych oraz wzmacniaczy serii AED;
  • Kodowany transfer danych pomiędzy DWS2103 a elementami peryferyjnymi;
  • COM port dla drukarki (RS232 lub USB);
  • Port PS2 dla podłączenia zewnętrznej klawiatury;
  • Dodatkowy interfejs do wymiany danych z hostem;
  • Zintegrowana pamięć ustawień;
  • Menu w ośmiu europejskich językach;
  • Klasa szczelności IP20/IP65.
Podstawowe dane techniczne:
Typ - DWS 2103
Zakres napięć zasilających V 10...30 (24 nominalnie)
Napięcie zasilania przetworników V 10...30
Interfejs dla przetworników i AED (COM1) - RS 485 / CANopen
Interfejs seryjny (COM2) - PC/PLC
Interfejs drukarki (COM3) - RS232 / USB
Interfejs dla drugiego wyświetlacza (COM4) - RS232
Max długość kabla dla RS485 m 500
Max długość kabla CANopen m 5000...25
Max długość kabla dla RS232 m 25
Max długość kabla PRINTER (USB) m 5
Max długość kabla PRINTER (RS232) m 25

RS485

Szybkość transmisji:

CANopen

Szybkość transmisji:

PC/PLC

Szybkość transmisji:

PRINTER (RS232)

Szybkość transmisji:



bit/s



kbit/s



bit/s



bit/s



9600...115200



10...1000



9600...115200



9600...115200
Rozdzielczość wyświetlacza Pixel 240x64
Wysokość znaków wyświetlacza mm 8
Stopień ochrony wg IEC 529 - IP20 / IP65
Załączone akcesoria:
  • CD-ROM z oprogramowaniem 1-DWS2103 i protokołem komunikacyjnym do PC;
Akcesoria zamawiane osobno:
  • Zasilacz AC/DC 15V 530mA;
  • Obudowa do montażu na ścianie lub stole.
